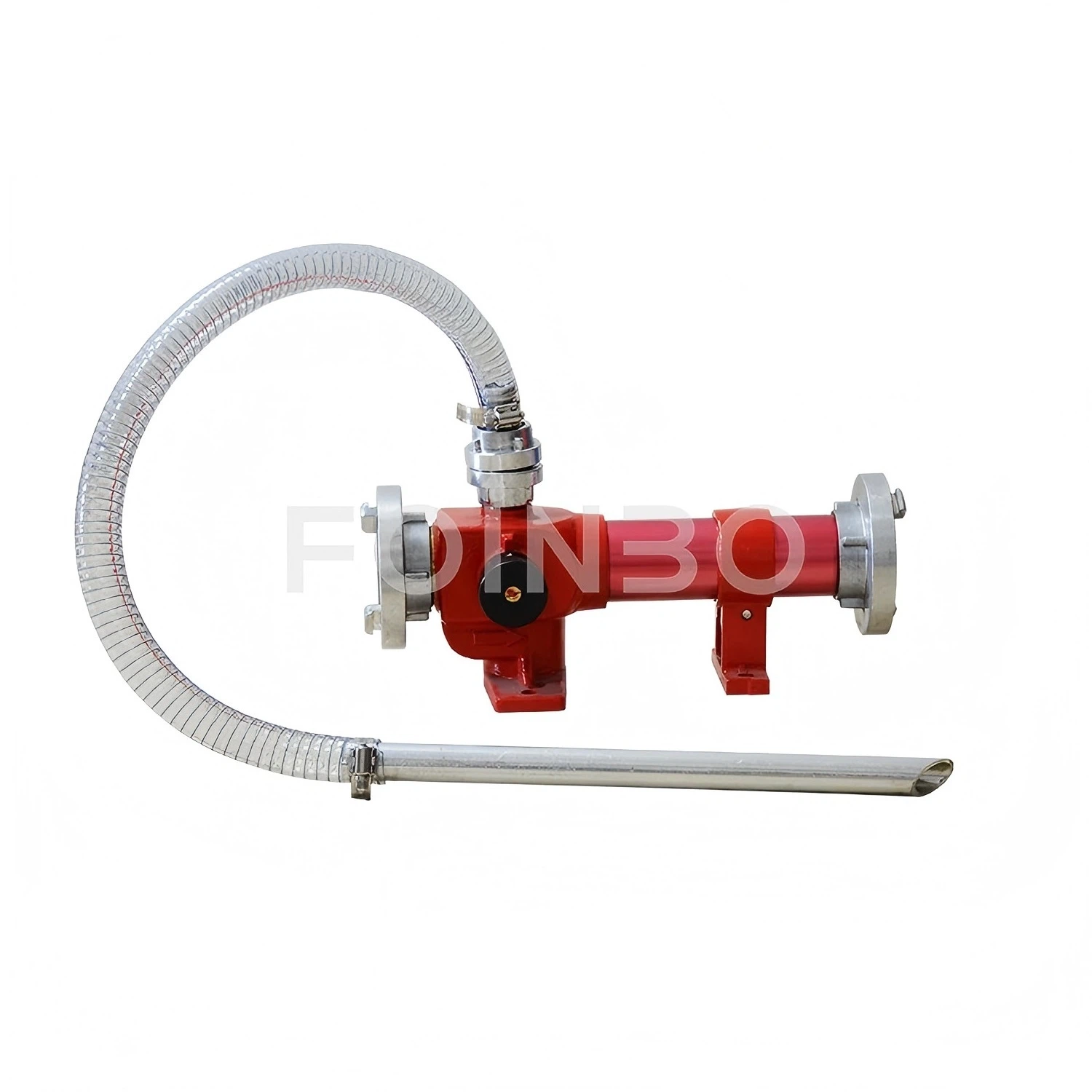

Inline Foam Inductor Arbetsprincip

En inline skuminduktor (eller skumproportionerare) är en kritisk anordning i brandskyddssystem som är utformade för att exakt blanda skumkoncentrat med vatten för att generera en brand-dämpande skumlösning. Denna teknik är väsentlig för att bekämpa klass B-bränder som involverar brandfarliga vätskor som bensin, olja och lösningsmedel. Till skillnad från traditionella vattenbaserade-system skapar skumlösningar ett täckskikt som stänger av syretillförseln, dämpar ångor och förhindrar återantändning.





1. Grundläggande arbetsprincip: Venturi-effekten

Den inbyggda skuminduktorn arbetar påVenturi princip, ett fenomen där vätskeflöde genom en sammandragen rörsektion skapar entryckfall (vakuum)som drar ett annat ämne (i detta fall skumkoncentrat) in i strömmen.

1.1 Hur Venturi-effekten fungerar

  • Högt-vatteninlopp: Vatten kommer in i induktorn vid förhöjt tryck (vanligtvis 70–175 PSI / 5–12 bar) genom ett rakt inloppsrör.
  • Förträngning (Venturi-munstycke): Röret smalnar av kraftigt, vilket ökar vattenhastigheten samtidigt som det statiska trycket minskar (Bernoullis princip).
  • Vakuumgenerering: Tryckfallet vid munstyckets hals skapar sug och drar skumkoncentrat från en ansluten lagringstank via en dedikerad inloppsport.
  • Blandningskammare: Efter induktion smälter skumkoncentratet samman med vatten med hög-hastighet i en diffusordel, där turbulens säkerställer homogen blandning.
  • Utsläpp av skumlösning: Den korrekt proportionerade lösningen kommer ut genom utloppet, redo för distribution via munstycken eller sprinkler.

Detta passiva system kräveringen extern ström, som enbart förlitar sig på vattentryck och flödesdynamik för drift.

2. Nyckelkomponenter och deras funktioner
Komponent Fungera
Inlopp (vattenförsörjning) Tar emot högt-trycksvatten från brandpumpen eller huvudmatningsledningen.
Venturi munstycke Förträngd sektion där vattenhastigheten ökar, vilket skapar sug.
Inloppsport för skum Ansluts till skumkoncentrattanken via en sil och backventil.
Sil Filtrerar skräp från skumkoncentratet för att förhindra igensättning.
Backventil Förhindrar tillbakaflöde av vatten in i skumtanken och bibehåller systemets integritet.
Ratio Controller Justerar storleken på skuminloppsöppningen för att ställa in önskad skumkoncentration (t.ex. 1 %, 3 % eller 6 %).
Diffusor/blandningskammare Minskar turbulens efter-induktion, vilket säkerställer enhetlig skum-vattenblandning.
Utlopp (skumlösning) Levererar den blandade lösningen till nedströms distributionsenheter.
3. Proportioneringsmekanism: Att uppnå exakta skumförhållanden

Induktorns förmåga att upprätthålla ett konsekvent förhållande mellan skum-till-vatten är avgörande för effektiv brandsläckning. Så här fungerar det:

3.1 Fasta kontra justerbara induktorer

  • Fasta-förhållandeinduktorer: För-kalibrerade för en specifik koncentration (t.ex. 3 % AFFF). Lämplig för applikationer med konstanta risknivåer.
  • Justerbara-förhållandeinduktorer: Har en variabel öppning eller glidhylsa för att ändra storleken på skuminloppet, vilket möjliggör justeringar av-förhållandet på plats (t.ex. 1 %–6 %).

3.2 Flödesberoende-proportionering

Skuminduktionshastigheten beror på vattenflöde och tryck:

  • Högre flödeshastigheter: Öka sugkraften, dra upp mer skumkoncentrat (förutsatt att trycket förblir stabilt).
  • Lägre flödeshastigheter: Minska suget men bibehåll proportionen om systemet är konstruerat med en tryck-kompensationsventil eller balanserad öppning.

Exempel beräkning:
För ett krav på 3 % skumkoncentrat:

  • Om vattenflödet=100 GPM (379 LPM), skumkoncentratflöde ≈ 3 GPM (11,4 LPM).
  • Induktorns öppningsstorlek och Venturi-geometri är konstruerade för att uppnå detta förhållande över hela driftsflödesområdet.
4. Operationell dynamik och systemintegration

4.1 Tryckkrav

  • Minsta inloppstryck: Vanligtvis 70 PSI (5 bar) för att generera tillräckligt sug.
  • Maximalt tryck: Begränsat av induktorns materialstyrka (vanligtvis 250 PSI / 17 bar).
  • Tryckfall: Över induktorn bör inte överstiga 10–15 % av inloppstrycket för att undvika kavitation.

4.2 Kompatibilitet med flödesområde

  • Induktorer är klassade för specifika flödesområden (t.ex. 25–250 GPM / 95–946 LPM). Att arbeta utanför detta intervall kan orsaka:
  • Under-Induktion: Otillräckligt skum (t.ex.<1% concentration).
  • Over-Induction: Excess foam (e.g., >6 %), vilket leder till dålig dränering och minskad släckningseffektivitet.

4.3 Integration med brandskyddssystem

Induktorn är installerad nedströms brandpumpen och uppströms munstycken, ofta i horisontell orientering för att förhindra att luft strömmar in. Den kan kopplas ihop med:

  • Blåstankar: För för-blandad förvaring av skum.
  • Balanserade tryckproportionerare: För hög-tillämpningar.
  • Skummonitorer/sprinkler: För mål- eller områdestäckning.
